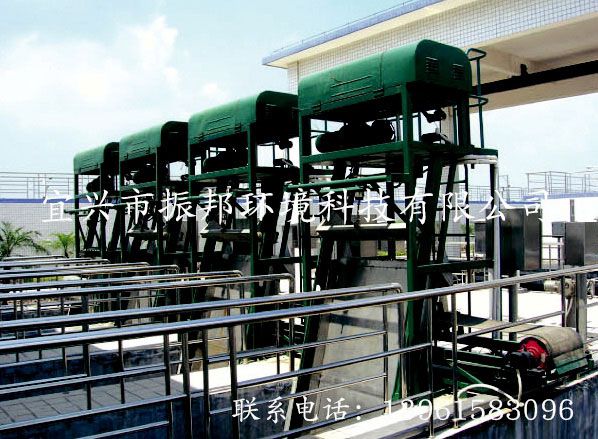

GSXGS 型鋼絲繩牽引式格柵除污機用于水廠、泵站等進水渠（井）， 攔截水中的漂浮物，保證水泵和后續工序的正常運行。

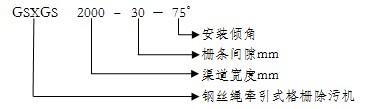

型號表示方式：

鋼絲繩牽引式格柵除污機特點：

1、具有全面可靠的機械過載保護，保證安全運行；

2、由于耙斗牽引點偏離耙斗鉸支點，因而具有強制閉耙力，比傳統的兩點重合優越；

3、與鏈傳動除污機比，結構簡單，重量輕，維護簡單。用于渠深度大的格柵間，此一優點更為明顯；

4、除導軌格柵長期置于污水，耙斗等取渣部件在工作時短暫置于污水中外，其它部件均在井上，耐腐蝕其維護方便。

鋼絲繩牽引式格柵除污機結構及工作原理：

鋼絲繩牽引式格柵除污機由機架、鋼繩驅動及過扭保護裝置、二根牽引鋼繩和置于中間的一根開閉耙鋼繩、導向輪、松繩開關、耙斗開閉裝置、耙斗及斗車、格柵、導軌及托渣板、撇渣板、導渣板、電控設備等構成。

工作循環過程如下：在發出工作指令后，鋼繩驅動裝置開動放繩，耙斗從最高位置（上一循環撇渣結束處）沿導軌下行，撇渣板在自重的作用下隨耙斗下降。當撇渣板復位后，耙斗在開閉耙裝置（電液推桿）的推動下通過中間鋼繩的牽引張開并繼續下行，直至抵達（井）底下限位，因限位桿阻擋，小車停動而鋼繩松馳，松繩開關動作，啟動電液推桿后縮，放松中間鋼繩，使耙斗在自重的作用下閉合。待耙齒插入格柵間隙后，鋼繩驅動裝置開動收繩，進一步強制耙斗完全閉合后耙斗和斗車沿導軌上行，清除并輸送被格柵攔截的柵渣，直至觸及撇渣板，在兩者相對運動的作用下，柵渣被撇出經導渣板落入盛渣桶（或輸送機），完成了一個工作循環。

在工作過程中，如遇意外障礙導致鋼繩驅動裝置過扭，當其扭矩達設定值時，即自行報警停機；如耙斗開閉裝置過載，電液推桿液壓上升達設定值時，溢流閥動作確保系統安全。

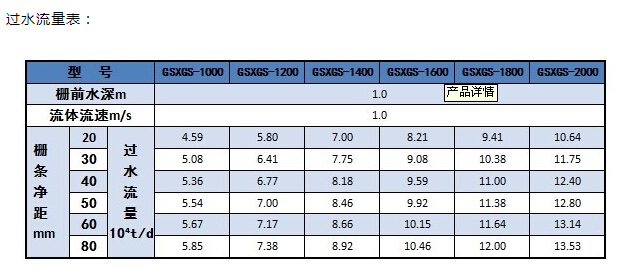

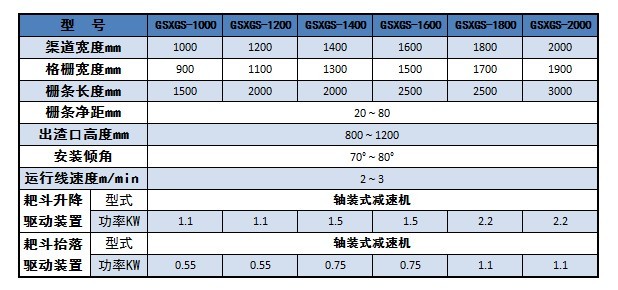

鋼絲繩牽引式格柵除污機技術參數：

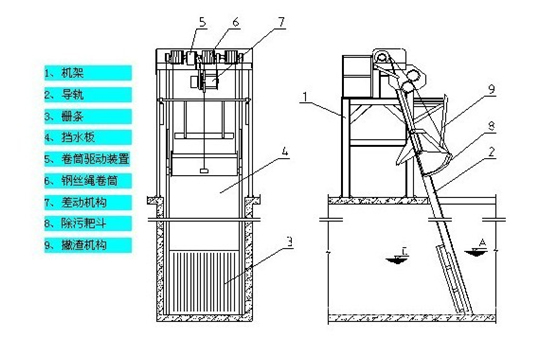

鋼絲繩牽引式格柵除污機示意圖：
